種別 プリアンプ
機種名 ＳＣＡ－２０００

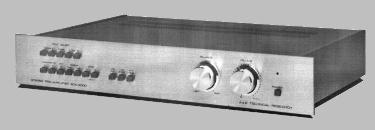

容姿 SCA-2000
仕様
チャンネル数
入力　　PHONO × 2，TUNER，AUX × 2，TAPE × 2
出力　　REC.OUT，OUT.PUT
イコライザー偏差
±0.2dB以内
入力特性

 感度 1kHz,
１V出力時		 入力
インピーダンス		 最大許容入力
PHONO 1，2 1mV 100K，68K，47K，
33K，1K，100 Ω		 100mV（1KHz）,
1V（20KHz)
TUNER，
AUX 1～2		 100mV 50KΩ
TAPE 1～2 100mV 50KΩ

出力特性

 最大出力 出力インピーダンス
REC.OUT 10V　RMS 600Ω/10KΩ以上
OUT.PUT 10V　RMS 75Ω/75Ω

その他特性

 周波数特性 利得
(75Ω負荷時)		 全高調波歪率
(20Hz～20kHz)		 S/N比 クロストーク
PHONO
→OUTPUT		 1Hz～500kHz 60dB (54dB) 0.01％以内

PHONO
→RECOUT
40dB
80dB (IHF・A) -80dB(1kHz)
-65dB(20kHz)
AUX
→OUTPUT		 DC～500KHz 20dB (14dB) 0.01％以内 90dB (IHF・A) -75dB(1kHz)
-65dB(20kHz)

電源
100V　50～60Hz　AC
消費電力
15VA
寸法・重量
H85 W480 D280 mm　4.8Kg
発売日 1976年（昭和51年）6月
