　　E-3000

　　E-2000

種別	フォノイコライザーアンプ
機種名	Ｅ－３０００

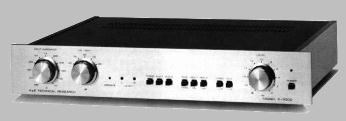

容姿
仕様	チャンネル数入力　　PHONO,AUX×２,TAPE 出力　　OUT,REC×２入力インピーダンス PHONO 68kΩ,47kΩ,33kΩ,22kΩ,10kΩ,1kΩ,600Ω,330Ω, 100Ω,50Ω,10Ω AUX,TAPE　　47kΩ 入力感度 PHONO　　　 10mV,3.2mV,1mV,0.3mV,0.1mV AUX,TAPE　　0.5V 最大許容入力電圧 PHONO　　100mV,32mV,10mV,3mV,1mV 利得 ()内は75Ω負荷時 PHONO 40dB(34dB),50dB(44dB),60dB(54dB),70dB(64dB), 80dB(74dB) AUX,TAPE　　6dB(0dB) 最大出力電圧 OUT PUT　　10Vrms REC OUT　　10Vrms 出力インピーダンス OUT PUT　　75Ω REC OUT　　75Ω 最適負荷インピーダンス OUT PUT　　75Ω以上 REC OUT　　600Ω以上周波数特性 PHONO→OUT　　　 0.5Hz～200kHz AUX,TAPE→OUT　　DC～500kHz 全高調波歪率(20Hz～20kHz) PHONO→OUT　　　 0.005％以内 AUX,TAPE→OUT　　0.01％以内 S/N比 PHONO→OUT 70dB (ゲイン 80,70dB時) 80dB (ゲイン 60,50,40dB時) AUX,TAPE→OUT　　80dB クロストーク PHONO→OUT　　　 80dB(20kHz) AUX,TAPE→OUT　　70dB(20kHz) イコライザー偏差 ±0.2dB以内消費電力 15VA 電源 100V　50～60Hz　AC 寸法 H85 W480 D300 mm
発売日	1978年（昭和53年）8月
